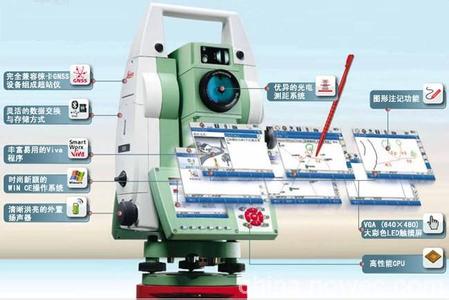

TS11i/15i图像全站仪
|
产品名称：TS11i/15i图像全站仪
产品编号：TS11i/15i图像全站仪
参考价：150000 元
团购价：请电洽
|
 |
|
|
| |
|
|
| 新颖的性能
仪器自动将获取的目标数码影像，实时显示在仪器屏幕上，将测量工作者从肉眼瞄准粗调再精调的繁琐工作中彻底解放出来！TS11i/15i采用了Smart Worx Viva系列软件，增加了图形注记等更多时尚高效功能，引领测量设备发展方向。
| |
|
|
| 技术参数
智能天线 TS15i TS11i
角度测量 ● ●
距离测量（IR） ● ●
无棱镜距离测量（RL） ● ●
马达驱动 ● －
自动目标识别月照准（ATR） ● －
超级搜索（PS） ● －
广角相机 ● ●
RS232、USB和SD卡存储 ● ●
蓝牙通讯 ● ●
仪器内存（1GB） ● ●
RH15电台接口 ● －
导向光（EGL） ● ●
超站仪GS15接收机 ○ ○
超站仪GS12接收机 ○ ○
CS10/CS15控制手簿 ○ ○
TS15i TS11i
角度测量
精度HZ，V［1］ 1”/ 2” /3”/5”
醉小显示分辨率 0.1”
测量方法 绝对编码、连续、对径测量
补偿器 四重轴系补偿
距离测量
距离测量（有棱镜）
圆棱镜（GPR1） 3500m
微型棱镜（GMP101） 2000m
360°棱镜（GRZ4，GRZ122） 2000m
反射片（60mm×60mm） 250m
精度/测量时间
标准 1mm+1.5ppm/一般为2.4s
快速 3mm+1.5ppm/一般为0.8s
连续 3mm+1.5ppm/一般小于0.15s
距离测量（无棱镜）
PinPoint R1000 1000m
精度/测量时间
PinPoint R1000［2］ 2mm+2ppm/一般为3s
常规参数
显示分辨率 0.1mm
醉短测程 1.5m
测量原理 基于相位测量原理（同轴，红色可见激光）
激光点的大小 在30m：7mm×10mm，在50m：8mm×20mm
综合数据
操作系统 Windows CE 6.0
处理器 Freescale i.MX31 533 MHz ARM Core
望远镜放大倍数 30×
物镜孔径 40mm
视场 1°30’， 在100m处为2.7m
调焦范围 1.7m到无穷远
显示屏 VGA（640×480），大彩色LED触摸屏
键盘 36键（12功能键，12字母数字键），照明功能
仪器内存/外置存储 1GB闪存/SD卡，USB
接口 RS232，蓝牙，微型USB端口
圆水准器灵敏度 6'/2mm
激光对中精度 在1.5m高1.5mm
微动螺旋个数 1水平/1垂直
电池 锂镍电池
操作时间 5-8小时（GEB221）
电压/容量 7.4 V / 4.4 Ah
全站仪重量 4.8-5.5kg
长/宽/高 345mm/226mm/203mm
工作/存储环境 -20℃到+50℃/-40℃到+70℃
防尘防水/湿度 IP55/95%，防冷凝
导向光（EGL）
工作范围 5-150m
定位精度 5cm在100m远处
广角相机
像素 500万CMOS像素
焦距 21mm
视场 15.5°×11.7°
帧数 20帧每秒
调焦范围 2m至无穷远
图片存储 高达500万像素的JPEG（2560×1920）
变焦 3级（1×，2×，4×变焦）
白平衡 用户自定义
亮度 用户自定义
马达驱动
转速 45/s
自动目标识 别与照准 （ATR）
棱镜类型 ATR模式 锁定模式
圆棱镜（GPR1） 1000m 800m
360°棱镜（GRZ4、GRZ122) 800m 600m
反射片（60mm×60mm） 55m －
微型棱镜（GMP101） 500m 400m
360°棱镜醉短测距 1.5m 5m
ATR测角精度HZ、V 1”
基本定位精度 ±1mm
测量时间（GPR1） 3-4s
切向跟踪速度（标准模式） 在20m处5m/s，在100m处25m/s
径向跟踪速度（跟踪模式） 4m/s
视场中搜索时间 一般1.5s
视场 1°30’
自定义搜索窗口 可以
超级搜索（PS）
圆棱镜（GPR1） 300m
微型棱镜（GMP101） 100m
360°棱镜（GRZ4、GRZ122） 300m
醉短距离 1.5m
一般搜索时间 5-10s
默认搜索区域 HZ：360°，V：36°
自定义搜索窗口 可以
程序及解决方案［3］ 多测回测角、隧道断面测量解决方案、油罐测量解决方案、自由设站、参考线测量、体积计算、导线测量、隐蔽点测量、COGO计算 等等
［1］ 标准偏差符合ISO 17123-3
［2］ 距离>500m，4mm+2ppm | |
|
|
